机械制图模型教学中的图纸简化画法比较常用

栏目分类:设备资讯   发布日期:2021-05-24   浏览次数:
机械制图模型教学中的图纸简化画法比较常用,与投影面倾斜度小于或等于30°的圆或圆弧,其投影可用圆或圆弧代替。家规划研究成果刘小年主编 《工程制图》一书造型,硬塑。

联系方式见右侧悬浮框

【机械制图模型,】是根据客户需求而写的,非常具有代表性,在客户搜索【机械制图模型,】时,都能通过我们来了解相关资讯,而且【机械制图模型,】在客户有需求时提供参考意见。

机械制图模型教学中的图纸简化画法比较常用的方法主要由以下13点:

  1. 与投影面倾斜度小于或等于30°的圆或圆弧,其投影可用圆或圆弧代替。
  2. 较长的物体(轴、杆、型材、连杆等)沿长度方向的形状一致或按一定规律变化时,可断开后缩短绘制,但尺寸仍按实际长度标注。
  3. 物体上斜度不大的结构,如在一个图形中已表达清楚时,其它图形可按小端画出
  4. 小孔部分的相贯线可以用直线代替。
  5. 图形中的过渡线应按下图绘制。在不致引起误解时,过渡线、相贯线允许简化,例如用圆弧或直线代替非圆曲线。
  6. 网状物、编织物或物体上的网纹、滚花部分,可在轮廓线附近用细实线示意画出,并在图上或技术要求中注明这些结构的具体要求。
  7. 当图形不能充分表达平面时,可用平面符号(两相交的细实线)表示。
  8. 物体上较小的结构,如在一个图形中已表达清楚时,其它图形可简化或省略。图中主视图上省略了两个小圆,俯视图也简化了相贯线。
  9. 在不引起误解时,物体上的小圆角、锐边的小倒圆或45°小倒角,允许省略不画,但必须注明尺寸或在技术要求
  10. 当物体具有若干相同结构(齿、槽等),并按一定规律分布时,只需画出几个完整的结构,其余用细实线连接,并注明结构的总数。
  11. 若干直径相同且成规律分布的孔(圆孔、螺孔、沉孔等),可以仅画出一个或几个,其余只需用中心线表示其中心位置,在图中标注孔的尺寸时应注明孔的总数。
  12. 中加以说明。
  13.  圆柱形法兰和类似零件上的均匀分布的孔可按下图方法表示。

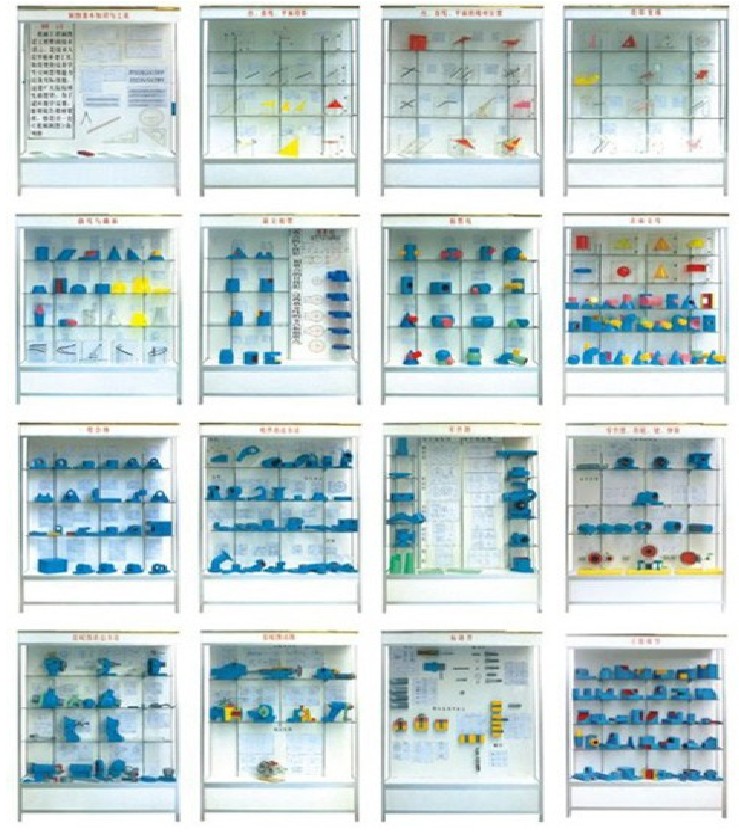

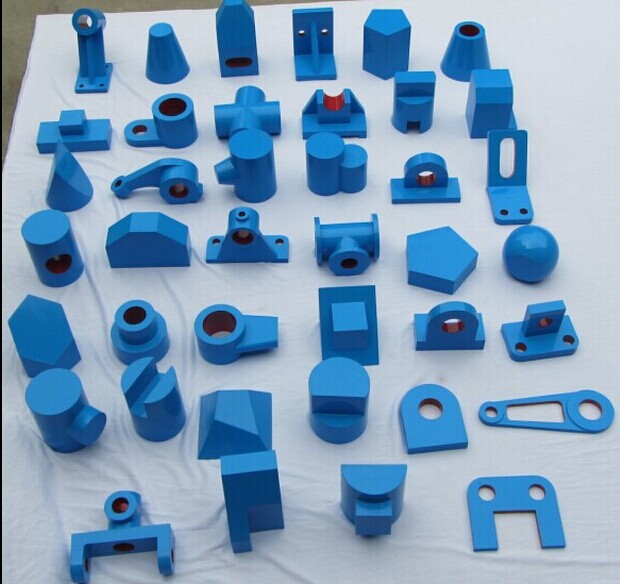

机械制图模型示例清单:
机械制图模型

货号 配 合 教 材 件数 单位 材料
1 教育科学“十五”国家规划研究成果刘小年主编 《工程制图》一书造型 90 硬塑教学模型
2 高职高专规划教材 刘魁敏《机械制图》一书造型 90 硬塑
3 普通高等教育“十五”规划教材刘小年主编 《机械制图》 ( 机械类 ) 一书造型 100 硬塑
4 高职高专通用教材 马慧主编《机械制图》( 第二版 ) 一书造型 110 硬塑
5 普通高等教育“十五”国家级规划教材 《机械制图》 ( 第二版 ) 一书造型 100 硬塑
6 劳动社会保障出版社,职业技术学校机械类通用教材《机械制图》第四版画法几何 25 × 25 多面投影箱 27 外壳有机玻璃投影箱
7 劳动社会保障出版社,职业技术学校非械类通用教材《机械制图》 ( 非机类 ) 一书造型 ( 第二版 ) 110 硬塑
8 劳动社会保障出版社,职业技术学校非械类通用教材《机械制图习题集》 ( 非机类 ) 一书造型 140 硬塑
9 高等教育出版社,中等职业教育国家规划教材
王幼龙主编《机械制图》一书造型
110 硬塑
10 21 世纪高职高专教材 于梅主编 《机械制图》一书造型 90 硬塑
11 技工学校机械类通用教材《机械制图》 ( 第四版 ) 一书造型 110 硬塑
12 技工学校机械类通用教材 《机械制图习题集》 ( 第四版 ) 一书造型 120 硬塑
13 鞍山钢铁学校金大鹰主编《机械制图》 ( 第三版 ) 一书造型 100 硬塑
14 职业技术教育国家规划教材 胡建生主编 《机械制图》 ( 非机类 ) 一书造型 100 硬塑
15 职业技术教育规划教材 胡建生主编 《机械制图习题集》 ( 非机类 ) 一书造型 90 硬塑
16 清华大学出版社邹宜侯主编《机械制图》(非机类) ( 第四版 ) 一书造型 100 硬塑
17 清华大学出版社邹宜侯主编 《机械制图习题集》(非机类) ( 第四版 ) 一书造型 90 硬塑
18 高等教育出版社王兰英主编《机械制图》一书造型 80 硬塑
19 高等教育出版社王兰英主编《机械制图习题集》一书造型 75 硬塑
20 高职高专规划教材王漠金主编《机械制图》( 非机类 )一书造型 95 硬塑
21 机械版专业少学时金大鹰主编《机械制图》一书造型 80 硬塑
22 高职高专规划教材金大鹰主编《机械制图》(非机类)一书造型 90 硬塑
23 中等职业教育国家规划教材毛之颖主编《机械制图》(非机类)一书造型 100 硬塑
24 中等专业学校教材《机械制图》 ( 非机类 )毛之颖主编一书造型 110 硬塑
25 中等专业学校教材 毛之颖主编《机械制图习题集》(非机类)一书造型 80 硬塑
26 高职高专推荐教材周鹏翔主编《工程制图》一书造型 80 硬塑
27 高职高专规划教材 胡建生主编《工程制图》第二版一书造型 80 硬塑
28 高职高专规划教材 胡建生主编《工程制图习题集》第二版一书造型 110 硬塑
29 高职高专机械类专业规划教材 吕素霞主编 《现代机械制图》一书造型 90 硬塑

30 高职高专机械类专业规划教材 吕素霞主编 《现代机械制图习题集》一书造型 60 硬塑
31 21 世纪高职高专教材于梅主编《机械制图》一书造型 90 硬塑
32 同济大学机械制图教研室编《机械制图》 一书造型 60 硬塑
33 高等学校教材钱可强主编《机械制图》第四版 90 硬塑
34 同济大学、上海交通大学等院校《机械制图》(非机类)第三版 一书造型 80 硬塑
35 南京机器制造学校、上海机器制造学校、哈尔滨机电制造学校、福建机电制造学校编夏华生主编《机械制图》 ( 第三版 ) 一书造型 115 硬塑
36 南京机器制造学校、上海机器制造学校、哈尔滨机电制造学校、福建机电制造学校编夏华生主编《机械制图习题集》 ( 第三版 ) 一书造型 95 硬塑
37 南京机器制造学校、上海机器制造学校、哈尔滨机电制造学校、福建机电制造学校编夏华生主编《机械制图》画法几何 25 × 25 多面投影箱 ( 第三版 ) 45 外壳有机玻璃 投影箱
38 21 世纪高等学校教材西北工业大学王永平主编《机械制图》一书造型 60 硬塑
39 21 世纪高等职业规划教材 汤百智主编 《机械制图》一书造型 90 硬塑
40 黑龙江省教育学院王幼龙主编《机械制图》一书造型 110 硬塑
41 黑龙江省教育学院王幼龙主编《机械制图习题集》一书造型 115 硬塑
42 国家教委规划教材王幼龙主编《机械制图》一书造型 100 硬塑
43 中等职业学校机械类金大鹰主编《机械制图》
第六版 一书造型
110 硬塑
44 中等职业学校机械类金大鹰主编《机械制图习题集》第六版 一书造型 140 硬塑
45 中等职业学校非机类《机械制图》第五版 金大鹰主编 一书造型 100 硬塑
46 中等职业学校机械类金大鹰主编《机械制图》第四版 一书造型 120 硬塑
47 中等职业教育国家规划教材 金大鹰主编《机械制图》 ( 机械类 ) 一书造型 120 硬塑
48 中等职业教育国家规划教材 金大鹰主编《机械制图》 ( 非机类 ) 一书造型 90 硬塑
49 技工学校规划教材 金大鹰主编《机械制图》一书造型 100 硬塑
50 技工学校规划教材 金大鹰主编 《机械制图习题集》一书造型 120 硬塑
51 高职高专规划教材王漠金主编《机械制图习题集》 ( 非机类 ) 一书造型 80 硬塑
52 西安交通大学工程制图教研室编 《画法几何及工程制图》一书造型 105 硬塑
53 西安交通大学工程制图教研室编 《画法几何及工程制图习题集》一书造型 90 硬塑
54 中国纺织大学工程制图教学研究室编 《画法几何及工程制图》 ( 第二版 ) 一书造型 80 硬塑
55 纺织工业出版社《纺织机械制图》 ( 第三版 ) 一书造型 80 硬塑
56 高等学校教材范思冲主编《画法几何及机械制图》一书造型 90 硬塑
57 华南理工大学出版社 吴机际主编《机械制图》一书造型 90 硬塑
58 华南理工大学出版社 吴机际主编《机械制图习题集》一书造型 110 硬塑
59 华南理工大学出版社《画法几何与机械制图》一书造型 110 硬塑
60 职业技能培训教材《机械制图》一书造型 90 硬塑
61 天津大学出版社齐玉来、韩群生主编《机械制图》一书造型 100 硬塑
62 中等职业技术教育规划教材陈树国主编《机械制图》(非机类)一书造型 80 硬塑
63 湖南省中等职业技术教育教材《机械制图》一书造型 80 硬塑
64 湖南省中等职业技术教育教材《机械制图习题集》一书造型 100 硬塑
65 劳动人事出版社通用教材《机械制图》 ( 第三版 ) 一书造型 120 硬塑
66 劳动人事出版社通用教材《机械制图习题集》 ( 第三版 ) 140 硬塑
67 中等职业技术教育规划教材王其昌主编《机械制图》( 第三版 ) 一书造型 110 硬塑
68 普通高等教育“十五”国家级规划教材李爱华主编 《工程制图基础》一书造型 70 硬塑
69 教育科学“十五”国家规划课题成果赵大兴主编《工程制图》一书造型 90 硬塑
70 中等职业技术教育规划教材张潮主编《机械制图》一书造型 90 硬塑
71 普通高等教育“十五”国家规划教材 高俊亭主编《工程制图》 ( 第二版 ) 一书造型 " 70 硬塑
72 大连理工大学工程画教研室编《机械制图》( 第五版 ) 一书造型 100 硬塑
73 劳动社会保障出版社,职业技术学校机械类通用教材《机械制图》第五版 一书造型 120 硬塑
74 劳动社会保障出版社,职业技术学校机械类通用教材《机械制图习题集》第五版 一书造型 140 硬塑
75 劳动社会保障出版社,职业技术学校机械类通用教材《机械制图》第五版画法几何 25 × 25 多面投影箱 27 外壳有机玻璃 投影箱
76 劳动社会保障出版社,职业技术学校机械类通用教材《机械制图》第四版 一书造型 120 硬塑
77 劳动社会保障出版社,职业技术学校机械类通用教材《机械制图习题集》第四版 一书造型 140 硬塑
